Harangvillamosítás


Több évtized gyártási tapasztalatának birtokában jelenleg két alapvető típusú harangozó berendezést gyártunk. Lineáris motorokat, és speciális elektronikusan vezérlet szolenoidokat (elektromágneseket) Mindkét harangozógép rendszerünk a legfejlettebb mikroszámítógépes és erősáramú vezérléstechnikát alkalmazza, a húzóberendezések szoftveres PID szabályzórendszere a legkíméletesebb harangozást produkálja, az így létrehozott harangozó rendszer pedig megfelel egy tapasztalt harangozó munkájának.

Harangvillamosítás: Harangozó gépek működési leírása

Cégünk kétféle harangozó berendezés típust gyárt. Az első típus a Lineáris motorok családja, a második a Szolenoid – egyenáramú elektromágnes – húzóberendezések köre. Mindkét berendezés fajta működése hasonló, a húzógépek számítógép vezérelt húzóerőt fejtenek ki a harangok lengőszerkezetére így a harangokat precíz húzóerő szabályozó elektronika a leggyorsabban fellengeti, folyamatosan működteti, majd pedig a leggyorsabban lefékezi és megállítja.

A Lineáris motorokat 150 - 200 kg feletti harangtömegeknél alkalmazzuk, a Szolenoidokat pedig a kisebb harangok meghúzására fejlesztettük. A Lineáris motorok valódi indukciós, háromfázisú gépek, amelyekben a mozgó armatúra hosszú, akár több méteres működési úthosszon fejti ki a húzóerejét, míg a Szolenoidok, egyenáramú elektromágnesek, jellemzően rövid úthosszon fejtik ki húzóerejüket.

Az ún. PID szabályozó rendszer programja mikroszámítógépen fut a húzóberendezések vezérlő egységében. Bekapcsolási parancsra a vezérlőegység nagy energiabevitellel gondoskodik a gyors fellengetésről, a harangozás folyamán a precíz amplitúdó, a lengési szög tartásáról, végül a megállási parancs, a fékezés precíz és gyors végrehajtásáról. A fenti szabályozott tulajdonságú húzóberendezések közös jellemzője, a legjobb elérhető minőségű harangozás.

A szabályozó rendszer finomhangolásával a harangozás minősége optimalizálható, a bevitt harangozási teljesítmény minimalizálható. A harangozó berendezések lengetési karakterisztikája több vonatkozásban meghaladja az emberi kéz által elérhető precizitást, a húzóerő változtatás rendkívüli felbontását. Jó minőségű lengőszerkezetek esetén nem kell a harangok nyelvét sem fékezni, sem megkötni, a harangozás beindulása és megállása, félreverés és után-verés mentesen lezajlik.

Harangozó berendezéseink minősége nemzetközi vonatkozásban is kiemelkedő, a cégünk által fejlesztett motorok és szolenoidok képességei jobbak a nyugat-európai forgatómotoros alkalmazásoknál, a belföldön elterjedt higanykapcsolós rendszerek, vagy az elektronikusan vezérelt elektromágnesek kvalitásai fölött pedig csúcskategóriát képviselnek.


Lineáris motor

Lineáris motor
Több mint húsz éves gépesített harangozási gyakorlatunk csúcsberendezéseinek számítanak a lineáris indukciós motorokkal megvalósított harangozó rendszerek. Ezek a berendezések nem forgó gépek, a speciális felépítésű motorarmatúra függőleges alternáló mozgást végez, amely ideális a haranghúzás mozgásformájához. A szükséges mozgató teljesítményt haladó mozgású elektromágneses mező viszi be a lengőrendszerbe.


Tulajdonságok

  • Az armatúra mozgása alternáló, jól közelíti az emberi kéz természetes mozgásformáját
  • A harang a saját természetes sebességével, természetes lengési idejével, de szabályozott kitérési szögével leng
  • A motor csúszó elektromágneses indukciós mezeje tulajdonképpen egy szuperlágy tengelykapcsoló
  • Határozott lengető erő, a forgó gépekre jellemző durva mechanikai tranziensek nélkül
  • Elmaradnak a lánckerekek, a láncok és láncfeszítő rugók
  • Nincs szükség nyelvkötésre, nyelvfékre
  • A lengőszerkezet forgató kerekéhez vagy húzókarhoz egyaránt beépíthető, nem szükséges a lengőszerkezet átalakítása
  • Elmaradnak a nagyméretű kapcsolószekrények
  • Elmaradnak a motorállványok
  • A lineáris motor a harang alatti födémen saját talpára állítva, vonókötéllel szerelhető
  • A helyszíni szerelések mechanikai feladatait minimalizáltuk
  • Nagyobb harangoknál motorcsoport képezhető (1500 kg felett), a motorok karmantyúsan összecsavarozhatók, toldalékolhatók
  • A vezérlőmű öntanuló beágyazott rendszer, mikroprocesszoros szabályozó elektronika
  • Motorba integrált elektronikus szenzorok, professzionális szabályozó szoftverrel
  • Szabályozott üzemű, ideális fellengés és fékezés üzemmódok
  • A harang lengési szöge minimum 5 fok felbontással szabályozható
  • Automatikus szabályzásiparaméter-meghatározás, kb. 5 perc installációs idő
  • A harangozó berendezés szabványos ANSI/VT100 terminálon keresztül konfigurálható
  • Integrált félvezető alapú erősáramú vezérlés
  • Nem tartalmaz elektromechanikus kapcsolóelemeket (reléket, mágneskapcsolókat)

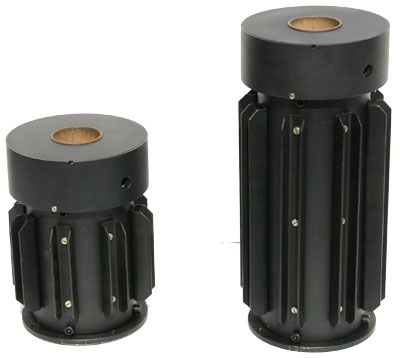

Két alap motortípust gyártunk, amelyek alkalmazásával minden lengőszerkezet-típus és a teljes harangsúly-tartomány lefedhető.

Specifikáció (LIN 1)

  • Akár 500 kg harangtömegig
  • Kb. 200–300 N húzóerő, 3 m/sec szlipsebesség mellett
  • 3×400V, maximum 5 A hálózati áram, 25% működési kitöltési tényezővel (esetleg 2×400V)
  • Tömeg: 5 kg

Specifikáció (LIN 2)

  • Akár 1500 kg harangtömegig
  • Kb. 500–800 N húzóerő, 3 m/sec szlipsebesség mellett
  • 3×400V, maximum 10 A hálózati áram, 25% működési kitöltési tényezővel
  • Tömeg: 10 kg
